Aide au chargement

Charger la machine avec des panneaux très lourds peut être un travail pénible, même à deux. Pour faciliter le chargement manuel, il existe un certain nombre d'accessoires.

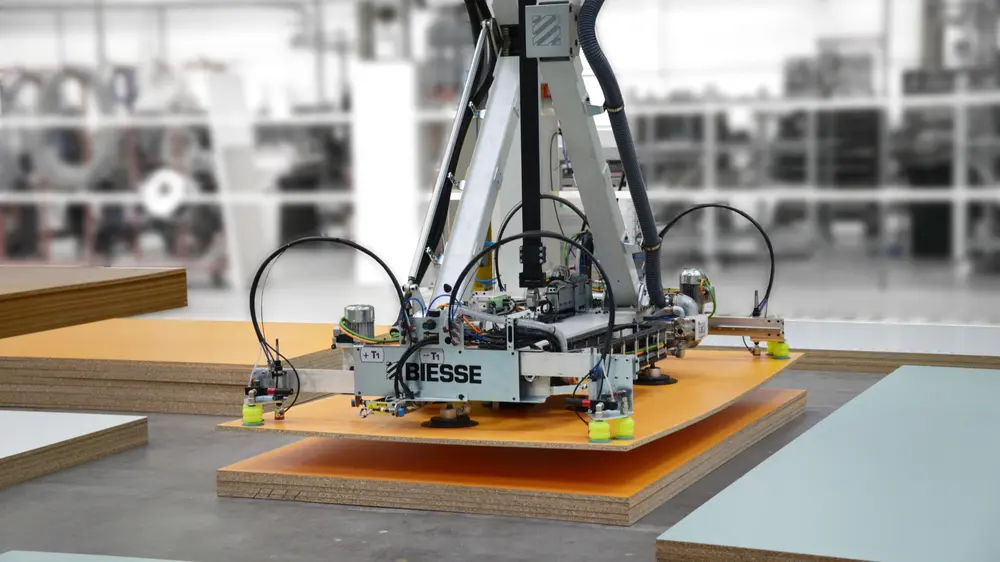

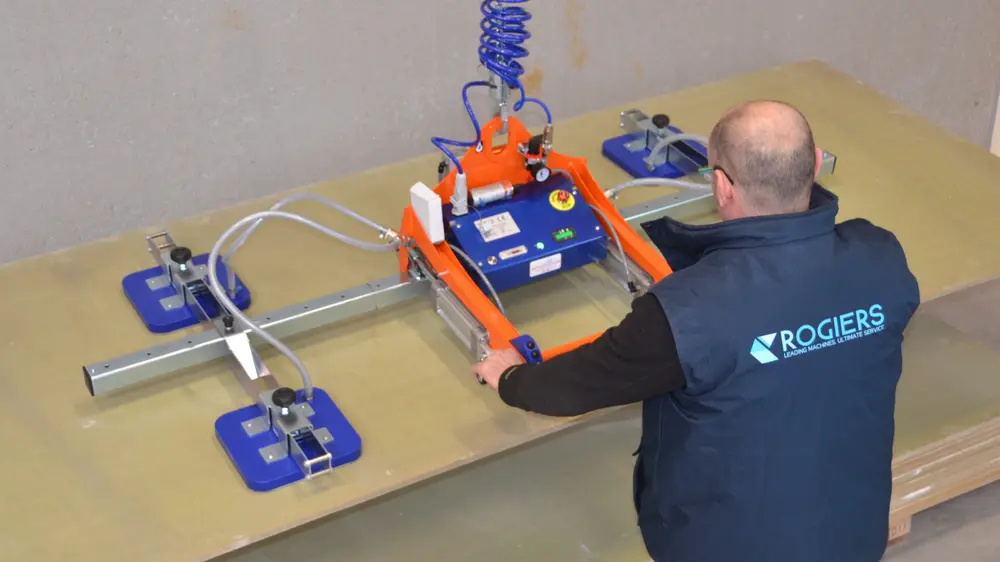

Appareil de levage sous vide

Le chargement manuel de la scie à panneaux fait perdre un temps précieux, ce qui se traduit par une efficacité de coupe plutôt faible. La première mesure pouvant être adoptée pour faciliter quelque peu le chargement consiste à investir dans un appareil de levage par aspiration sous vide. L'opérateur n'a alors plus besoin de l'aide de quelqu'un d'autre, le risque de dégâts sur les panneaux est réduit au minimum et le chargement de la machine est plus rapide, avec comme conséquence des arrêts moins fréquents.

Magasin simple voie

Pour réduire le temps de manipulation et gagner du temps sur la machine, on optera pour un chargement automatique à partir d'un magasin. Le système le plus simple consiste en un magasin simple voie. Ceci signifie que l'opérateur place au préalable dans une station d'introduction un certain nombre de panneaux, empilés dans la bonne séquence. Ensuite, un appareil de levage sous vide placera automatiquement chaque panneau à partir de ce magasin à l'arrière sur la scie à panneau. De là, la butée de longueur (poussoir) reprend le travail. Celle-ci pousse la plaque jusqu'à une table tournante intégrée dans la machine. Si nécessaire (quand il ne faut qu'une coupe en bout), le poussoir se retire et la table fait pivoter le panneau d'un quart de tour, puis le poussoir revient et pousse le panneau plus en avant. En option, le poussoir pousse la plaque contre deux butées qui sortent de la table. De cette manière, on est certain que la plaque est alignée de façon correcte. Pour terminer, les préhenseurs saisissent le panneau qui est découpé en bandes.

Chargement automatique via la table de levage

Une variante est le chargement au départ d'une table de levage. Le principe de fonctionnement est simple: à chaque fois qu'un panneau est introduit sur la machine, la table de levage se relève quelque peu, de sorte que le panneau suivant se situe parfaitement à la hauteur d'introduc­tion. Après la mesure précise du panneau et la comparaison de ces valeurs aux valeurs attendues dans la commande, un poussoir CNC pousse le panneau à l'arrière sur la scie, puis la butée de longueur la reprend et le processus de sciage peut démarrer.

Chargement semi-automatique

La table de levage peut également être installée à l'avant, près de la table d'introduction, ce qui permet un chargement semi-automatique. Le poussoir pousse le panneau sur la table mais l'opérateur doit pousser ensuite le panneau contre la butée de longueur.

Magasin de panneaux complet

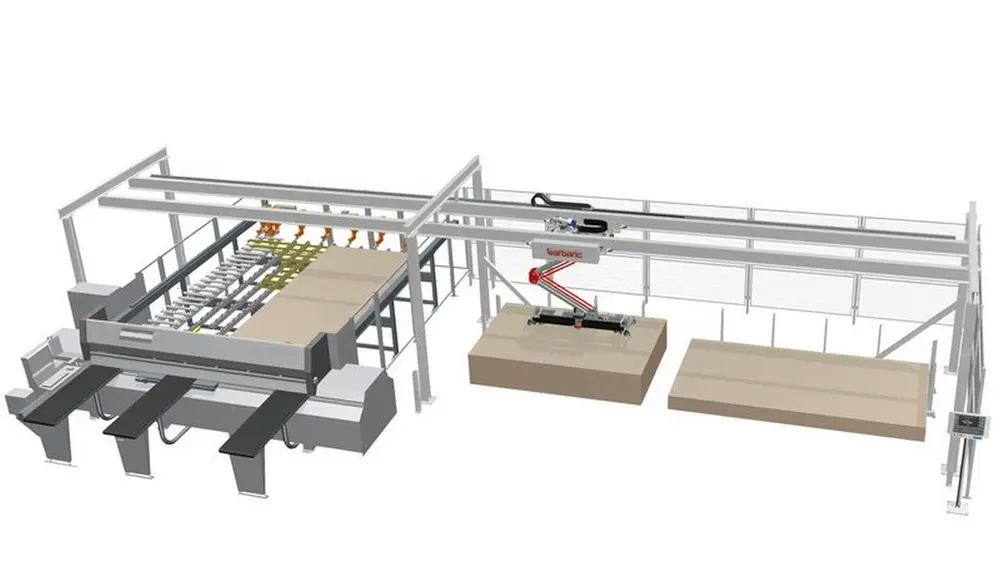

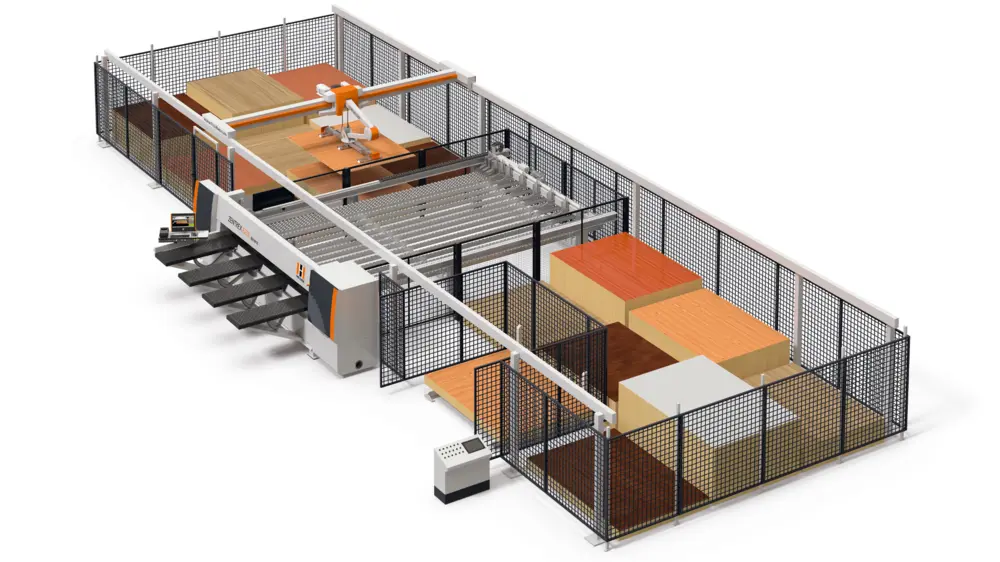

La scie à panneaux peut également être accouplée à un magasin de panneaux complet assorti d'un transport sous vide sur un pont. De cette manière, on ne perd pas de temps le matin lors du démarrage de la production avec la préparation de la première pile de panneaux à usiner. En effet, le magasin automatique est capable de continuer le travail la nuit et veille à ce que tout soit déjà sur la table ou en tampon avant que le premier travailleur n'arrive dans l'atelier. Un second avantage est que dans le cas d'une commande urgente, le magasin de panneaux peut arrêter la production en cours et déposer directement sur la machine le panneau en question depuis le maga­sin. Ceci est surtout un avantage important pour les grossistes en panneaux qui proposent aussi un service de découpe.

Une évolution importante de ces dernières années est la popularité croissante des magasins à panneaux à plusieurs étages. Dans cette configuration, le magasin est situé au-dessus de la machine. L'intégration d'un magasin de panneaux plus haut résulte en un gain d'espace et d'efficacité.

Manipulation entre le premier et le second cycle

Entre le premier et le second cycle, l'opérateur doit tourner les bandes sciées d'un quart de tour et les réintroduire dans la machine. Cette opération exige un certain effort, certainement pour les longues bandes. Parfois, cela nécessite même l'intervention de deux personnes.

Une première solution, entièrement automatisée, consiste à travailler avec une table tournante interne. Une seconde solution consiste à travailler avec une table tournante dans une exécution à coussin d'air à l'avant de la machine.

Desempilage

Les solutions intelligentes qui augmen­tent l'efficacité de la machine ne concernent pas que le chargement de la machine, elles existent aussi pour le désempilage.

Table tampon supplémentaire

Une première possibilité consiste à prévoir une table tampon supplémentaire du côté de l'opérateur. Cette table permet à l'opérateur de vite déposer sur le côté les pièces finies et d'introduire d'abord le panneau suivant dans la machine avant par exemple de placer les pièces finies dans le rayonnage et/ou de les doter d'une étiquette. Cette solution accroît aussi bien l'efficacité de la machine que celle de l'opérateur.

 Aide au désempilage

A l'instar du chargement de la scie à panneau, il existe quelques accessoires pour le désempilage. Ceux-ci comprennent les accessoires simples et connus tels qu'une table ou rayonnage basculant qui placent les pièces sciées horizontales en position verticale. Un lift de désempilage fait aussi partie des possibilités. Ce système de levage agit selon le même principe que la table de levage mais inversement. A mesure que des pièces s'ajoutent, la table de l'élévateur descend plus bas.

tri

Si la facilité avec laquelle l'opérateur peut désempiler les pièces découpées joue un rôle, la connaissance des pièces à déposer sur les différents tas et de la meilleure façon d'empiler (empilage optimal) sont également d'importants points d'attention pour quiconque veut optimiser le processus de production. D'où le fait que la commande de certaines machines communique automatiquement ces infos de tri à l'opérateur. L'opérateur peut indiquer clairement au préalable à la commande s'il veut trier par famille (par exemple côtés par côtés, fonds par fonds, ... ) ou par projet.

Une autre possibilité est l'utilisation d'un système ROS (Robot Operated System). Cette version de la scie à panneaux exécute automatiquement, au moyen d'un bras robotisé, un certain nombre d'activités qui seraient normalement effectuées par un opérateur. Il s'agit notamment de l'empilage et du tri sur palettes (en fonction des machines suivantes dans la ligne de production).

Merci à: Rogiers-Vanpoucke, Haco Trading, Constant Philips, DB&S Machines et Optimat Group
